Bolzen

Bolzen für die Befestigung von Hydraulikzylindern in Schwenklagerböcken und Gelenkköpfen. Die Bolzen sind einsatzgehärtet (60 HRC) und mit Toleranz h6 gefertigt.

Zur Wahl stehen Bolzen mit Sicherungsringen nach DIN 471 und Bolzen nach DIN 24556 mit Achshaltern, Zylinderschrauben und Sicherungsscheiben, jeweils für Bolzen-Ø 12 bis 100 mm.

Fragen zur Auswahl? +49 7393 95450

Bolzen-Ø	12 bis 100 mm
Toleranz	h6
Härte	einsatzgehärtet, 60 HRC
Ausführungen	mit Sicherungsringen DIN 471, mit Achshaltern nach DIN 24556
Gesamtlänge	35 bis 235 mm

Bolzen auswählen

Alle Preise zzgl. MwSt. und Versandkosten. Für Artikel ohne Preis erstellen wir Ihnen gerne ein Angebot.

Zeigt 1 - 17 von 17

Seite 1 von 1

Produktname	Bolzen-Ø (mm)	Ausführung	Menge	Preis	Bestellen
Bolzen ø16 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø16	16	mit Sicherungsringen	Menge für Bolzen ø16 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø16	26,68 € exkl. MwSt.	Bestellen
Bolzen ø12 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø12	12	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø12 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø12	26,96 € exkl. MwSt.	Bestellen
Bolzen ø20 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø20	20	mit Sicherungsringen	Menge für Bolzen ø20 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø20	29,97 € exkl. MwSt.	Bestellen
Bolzen ø30 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø30	30	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø30 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø30	30,17 € exkl. MwSt.	Bestellen
Bolzen ø20 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø20	20	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø20 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø20	30,26 € exkl. MwSt.	Bestellen
Bolzen ø25 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø25	25	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø25 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø25	33,09 € exkl. MwSt.	Bestellen
Bolzen ø25 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø25	25	mit Sicherungsringen	Menge für Bolzen ø25 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø25	34,99 € exkl. MwSt.	Bestellen
Bolzen ø16 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø16	16	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø16 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø16	37,17 € exkl. MwSt.	Bestellen
Bolzen ø30 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø30	30	mit Sicherungsringen	Menge für Bolzen ø30 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø30	46,64 € exkl. MwSt.	Bestellen
Bolzen ø40 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø40	40	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø40 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø40	60,86 € exkl. MwSt.	Bestellen
Bolzen ø50 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø50	50	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø50 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø50	81,34 € exkl. MwSt.	Bestellen
Bolzen ø50 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø50	50	mit Sicherungsringen	Menge für Bolzen ø50 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø50	87,10 € exkl. MwSt.	Bestellen
Bolzen ø60 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø60	60	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø60 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø60	131,56 € exkl. MwSt.	Bestellen
Bolzen ø12 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø12	12	mit Sicherungsringen	Menge für Bolzen ø12 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø12	Preis auf Anfrage	Anfragen
Bolzen ø40 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø40	40	mit Sicherungsringen	Menge für Bolzen ø40 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø40	Preis auf Anfrage	Anfragen
Bolzen ø60 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø60	60	mit Sicherungsringen	Menge für Bolzen ø60 mit Sicherungsringe für Schwenklagerbock u. Gelenkaugen ø60	Preis auf Anfrage	Anfragen
Bolzen ø80 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø80	80	mit Achshaltern, Schrauben und Sicherungsscheiben	Menge für Bolzen ø80 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø80	Preis auf Anfrage	Anfragen

So finden Sie den passenden Bolzen

Bolzen-Ø: Der Bolzen-Ø richtet sich nach der Bohrung im Gelenkkopf, Gabelkopf oder Lagerbock. Lieferbar sind 12 bis 100 mm, gefertigt mit Toleranz h6 und einsatzgehärtet auf 60 HRC.

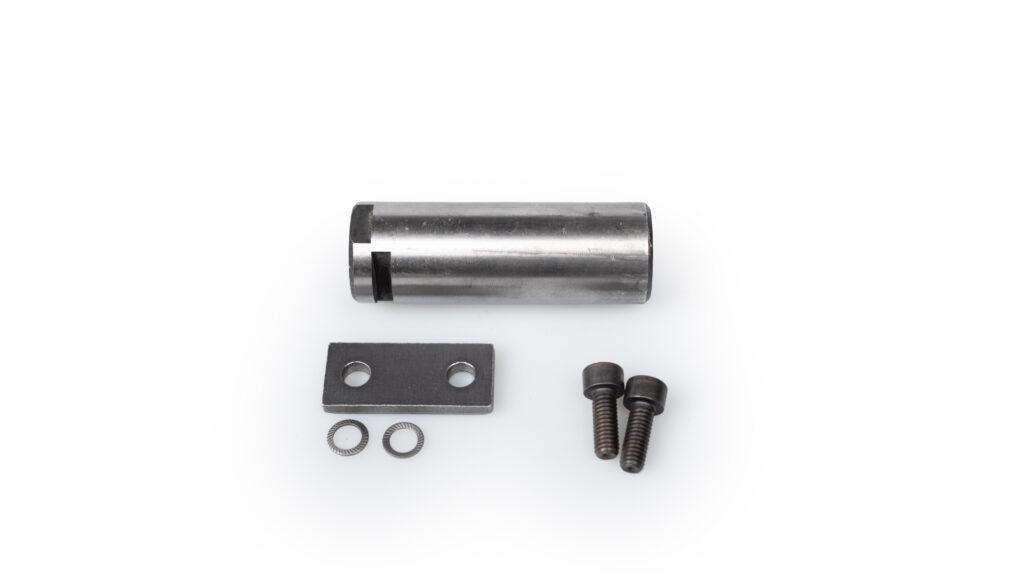

Ausführung: Bolzen mit zwei Sicherungsringen nach DIN 471 sind die einfache Lösung, die Klemmlänge reicht von 30 bis 200 mm. Bolzen nach DIN 24556 werden mit Achshaltern, Zylinderschrauben und Sicherungsscheiben gegen Verdrehen und Herauswandern gesichert und passen zu Lagerböcken nach DIN 24556.

Länge: Die Gesamtlänge liegt zwischen 35 und 235 mm. Maßgebend ist die Klemmlänge, also die Breite aller Teile zwischen den Sicherungen. Alle Maße je Bolzen-Ø stehen im Datenblatt Zylinderbefestigungen.

Passend dazu: Gelenkköpfe, Gabelköpfe und Hydraulikzylinder mit Laschen oder mit Gelenklagern.

Technische Daten der Baureihe

Ausführung mit Sicherungsringen	Bolzen mit 2 Sicherungsringen nach DIN 471, Klemmlänge 30 bis 200 mm
Ausführung nach DIN 24556	Bolzen mit Achshaltern, Zylinderschrauben DIN 912 (10.9) und Sicherungsscheiben
Maße	Alle Maße je Bolzen-Ø im Datenblatt Zylinderbefestigungen
Passendes Zubehör	Bolzen, Gabelköpfe, Gelenkköpfe, Lagerböcke

Passendes Zubehör nicht gefunden?

Nennen Sie uns Bestell-Nr. oder Maße (z. B. Bolzen-Ø, Gewinde, Kolben- und Stangen-Ø) und die Menge. Wir erstellen Ihnen ein unverbindliches Angebot und antworten in der Regel innerhalb eines Werktags.
