Rückschlagventile
Rückschlagventile in Zwischenplattenbauweise für NG 6 (CETOP 3). Sie lassen das Öl in einer Richtung frei durchfließen und sperren die Gegenrichtung.
In der Tabelle finden Sie Ausführungen für die Kanäle P, T, A, B sowie P und T oder A und B, jeweils mit Öffnungsdruck 0,5, 3 oder 5 bar.
Fragen zur Auswahl? +49 7393 95450
| Bauweise | Zwischenplatte |
|---|---|
| Nenngröße | NG 6 (CETOP 3) |
| Baureihe | MVR |
| Kanäle | P, T, A, B, P und T oder A und B |
| Öffnungsdruck | 0,5, 3 oder 5 bar |
| Max. Betriebsdruck | 350 bar |
Rückschlagventil auswählen
Alle Preise zzgl. MwSt. und Versandkosten. Für Artikel ohne Preis erstellen wir Ihnen gerne ein Angebot.
Zeigt 1 - 18 von 18
Seite 1 von 1
| Bild | Produktname | Typ | Nenngröße NG | Schaltsymbol | Ausführung | Öffnungsdruck (bar) | Menge | Preis | Bestellen |
|---|---|---|---|---|---|---|---|---|---|
 |
 |
|
92,83 € exkl. MwSt.
|
||||||
|
|
 |
|
96,08 € exkl. MwSt.
|
||||||
|
|
 |
|
97,04 € exkl. MwSt.
|
||||||
|
|
 |
|
Preis auf Anfrage
|
||||||
|
|
 |
|
Preis auf Anfrage
|
||||||
|
|
 |
|
Preis auf Anfrage
|
||||||
|
|
 |
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
||||||
|
|
|
|
Preis auf Anfrage
|
So finden Sie das passende Rückschlagventil
Funktion: Ein Rückschlagventil lässt das Öl in einer Richtung frei durchfließen und sperrt die Gegenrichtung. In Zwischenplattenbauweise sitzt es ohne Verrohrung unter dem Wegeventil NG 6.

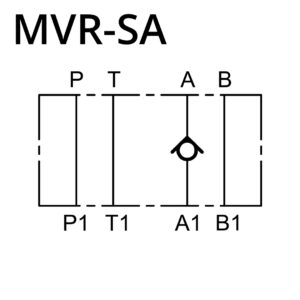

Kanal: Die Ausführungen sperren Kanal P, T, A oder B oder zwei Kanäle gemeinsam (P und T, A und B). Ein Rückschlagventil in P verhindert zum Beispiel, dass Öl bei abgeschalteter Pumpe aus dem System zurückfließt.
Öffnungsdruck: 0,5, 3 oder 5 bar. Der Öffnungsdruck gibt an, ab welchem Druckunterschied das Ventil öffnet. Ein höherer Öffnungsdruck sorgt für einen Gegendruck in der Leitung.
Daten: Nenngröße NG 6 (CETOP 3, Anschlussbild ISO 4401-03, Baureihe MVR), max. Betriebsdruck 350 bar, 50 bis 75 L/min.
Zylinder halten: Soll ein Zylinder unter Last in Position bleiben und trotzdem in beide Richtungen fahren, brauchen Sie ein hydraulisch entsperrbares Rückschlagventil. Alle Ventilarten finden Sie unter Regelventile.
Technische Daten der Baureihe
| Anschlussbild | ISO 4401-03 |
|---|---|
| Max. Betriebsdruck | 350 bar |
| Max. Volumenstrom | 50 bis 75 L/min |
| Öffnungsdruck | 0,5, 3 oder 5 bar |
Passendes Ventil nicht gefunden?
Nennen Sie uns Typ oder Herstellerbezeichnung, Nenngröße und Menge. Wir erstellen Ihnen ein unverbindliches Angebot und antworten in der Regel innerhalb eines Werktags.
