Gabelstück DIN 71752 mit Klappbolzen, Gewinde M12, Bolzen-Ø 12 mm
10,25 € exkl. MwSt.
exkl. 19 % MwSt.
zzgl. Versandkosten
Nur noch 19 vorrätig
Lieferzeit: 3-5 Werktage
Nur noch 19 vorrätig
Gabelstück nach DIN 71752 mit Innengewinde M12, für Bolzen-Ø 12 mm, Maulweite 24 mm, Gesamtlänge 62 mm. Lieferung komplett mit Klappbolzen, Gabelstück und Bolzen weiß verzinkt.

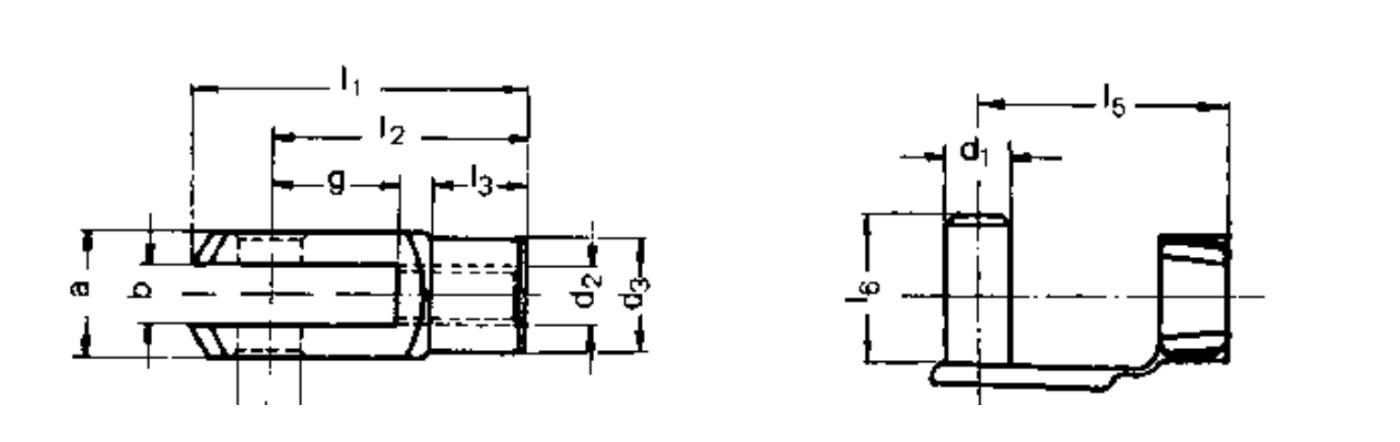

Kenndaten
Zusätzliche Information
| Produkttyp | Gabelkopf |
|---|---|
| Bolzen-Ø (mm) | 12 |
| Gewinde | M12 |
| Gabelstück g (mm) | 24 |
| Gabelstück l1 (mm) | 62 |
| Norm | DIN 71752 |
| Gabelstück Gewinde d2 | M12 |
| Gabelstück d1 (mm) | 12 |
| Gabelstück b (mm) | 12 |
| Gabelstück l6 (mm) | 24 |
| Gabelstück d3 (mm) | 20 |
| Gabelstück l3 (mm) | 18 |
| Gabelstück l2 (mm) | 48 |
| Gabelstück Bolzenlänge b (mm) | 27 |
| Werkstoff | 9SMnPb28K, weiß verzinkt |
| Ausführung | mit Klappbolzen |
Passenden Artikel nicht gefunden? Zurück zur Auswahl
Beschreibung
Technische Daten
Zusätzliche Information
| Produkttyp | Gabelkopf |
|---|---|
| Bolzen-Ø (mm) | 12 |
| Gewinde | M12 |
| Gabelstück g (mm) | 24 |
| Gabelstück l1 (mm) | 62 |
| Norm | DIN 71752 |
| Gabelstück Gewinde d2 | M12 |
| Gabelstück d1 (mm) | 12 |
| Gabelstück b (mm) | 12 |
| Gabelstück l6 (mm) | 24 |
| Gabelstück d3 (mm) | 20 |
| Gabelstück l3 (mm) | 18 |
| Gabelstück l2 (mm) | 48 |
| Gabelstück Bolzenlänge b (mm) | 27 |
| Werkstoff | 9SMnPb28K, weiß verzinkt |
| Ausführung | mit Klappbolzen |
Betriebsdaten und Werkstoffe
| Betriebsdruck | 25 bis 250 bar |
|---|---|
| Statischer Prüfdruck | 250 bar |
| Betriebstemperatur | −25 bis +90 °C |
| Hubgeschwindigkeit | max. 0,5 m/s (ohne Anschlag am Hubende) |
| Einbaulage | beliebig |
| Zylinderrohr | ST52 BK, DIN 2393 |
| Kolbenstange | 20MnV6 hartverchromt (CK45 bei Ø 16 und 18 mm) |
| Kolbendichtung | 5-teilige Kompaktdichtung |
| Stangendichtung | Polyurethan |
| Druckflüssigkeit | Mineralöl HL/HLP nach DIN 51524 |
| Filtration | Absolutfiltration 25 µm empfohlen |
| Längentoleranz | ± 2 mm |
| Oberfläche | blank |
