hydraulisch entsperrbares Rückschlagventil, Absperrung der Leitung B des Antriebes, CHM5-SB/10N (NG10 / CETOP 5)
Preis auf Anfrage

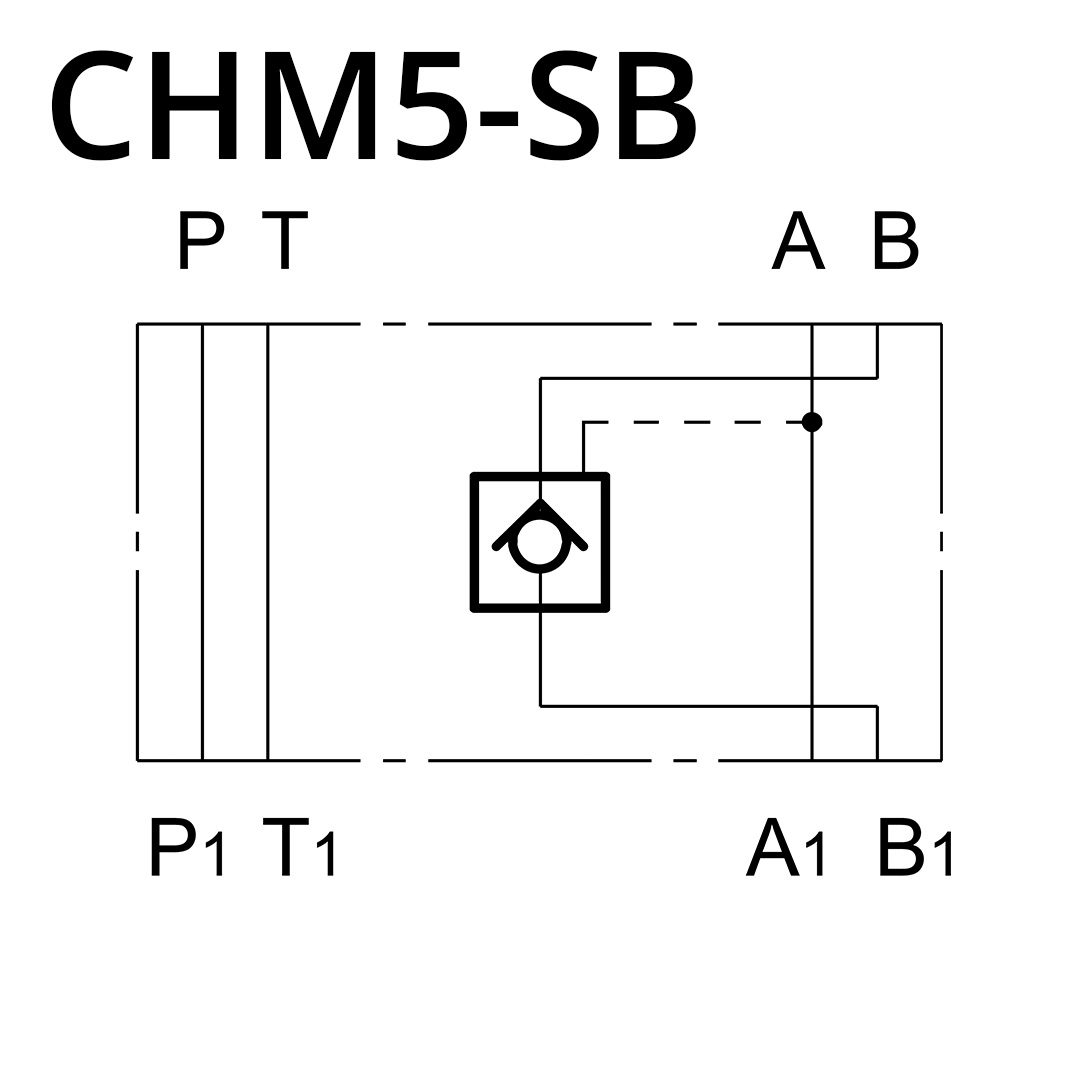

Hydraulisch entsperrbares Rückschlagventil in Zwischenplattenbauweise für den Plattenaufbau, Nenngröße NG 10 (CETOP 5), Anschlussbild ISO 4401-05. Typ CHM5-SB/10N. Ausführung: Absperrung des Kanals B.
Kenndaten
Weitere Informationen
| Gewicht | 1,9 kg |
|---|---|
| Produkttyp | hydraulisch entsperrbares Rückschlagventil |
| Herstellerbezeichnung | CHM5-SB/10N |
| Nenngröße | |
| Ausführung | Absperrung des Kanals B |
| Baureihe | |
| Dichtungswerkstoff | NBR |
Beschreibung
Das Ventil CHM5 ist ein hydraulisch entsperrbares Rückschlagventil in modularer Bauweise. In seiner Normalstellung wird es durch einen Ventilkegel mit Federkraft geschlossen gehalten. Das Anschlussbild entspricht der Norm ISO 4401, wodurch eine einfache Integration in genormte Hydrauliksysteme möglich ist.
Typischerweise wird das Ventil im Zulauf eines direktgesteuerten Wegeventils eingesetzt und lässt sich mit weiteren Ventilen kombinieren, deren Anschlussbild ebenfalls ISO 4401-05-konform ist. Eine integrierte Voröffnungsfunktion ermöglicht eine sanfte Dekompression der Zylinderkammer und sorgt somit für ein gleichmäßiges Anfahren des Zylinders.
Technische Daten
Weitere Informationen
| Gewicht | 1,9 kg |
|---|---|
| Produkttyp | hydraulisch entsperrbares Rückschlagventil |
| Herstellerbezeichnung | CHM5-SB/10N |
| Nenngröße | |
| Ausführung | Absperrung des Kanals B |
| Baureihe | |
| Dichtungswerkstoff | NBR |
Betriebsdaten und Werkstoffe
| Betriebsdruck | 25 bis 140 bar |
|---|---|
| Statischer Prüfdruck | 250 bar |
| Betriebstemperatur | −25 bis +90 °C |
| Hubgeschwindigkeit | max. 0,5 m/s (ohne Anschlag am Hubende) |
| Einbaulage | beliebig |
| Zylinderrohr | ST52 BK, DIN 2393 |
| Kolbenstange | 20MnV6 hartverchromt (CK45 bei Ø 16 und 18 mm) |
| Kolbendichtung | 5-teilige Kompaktdichtung |
| Stangendichtung | Polyurethan |
| Druckflüssigkeit | Mineralöl HL/HLP nach DIN 51524 |
| Filtration | Absolutfiltration 25 µm empfohlen |
| Längentoleranz | ± 2 mm |
| Oberfläche | blank |
