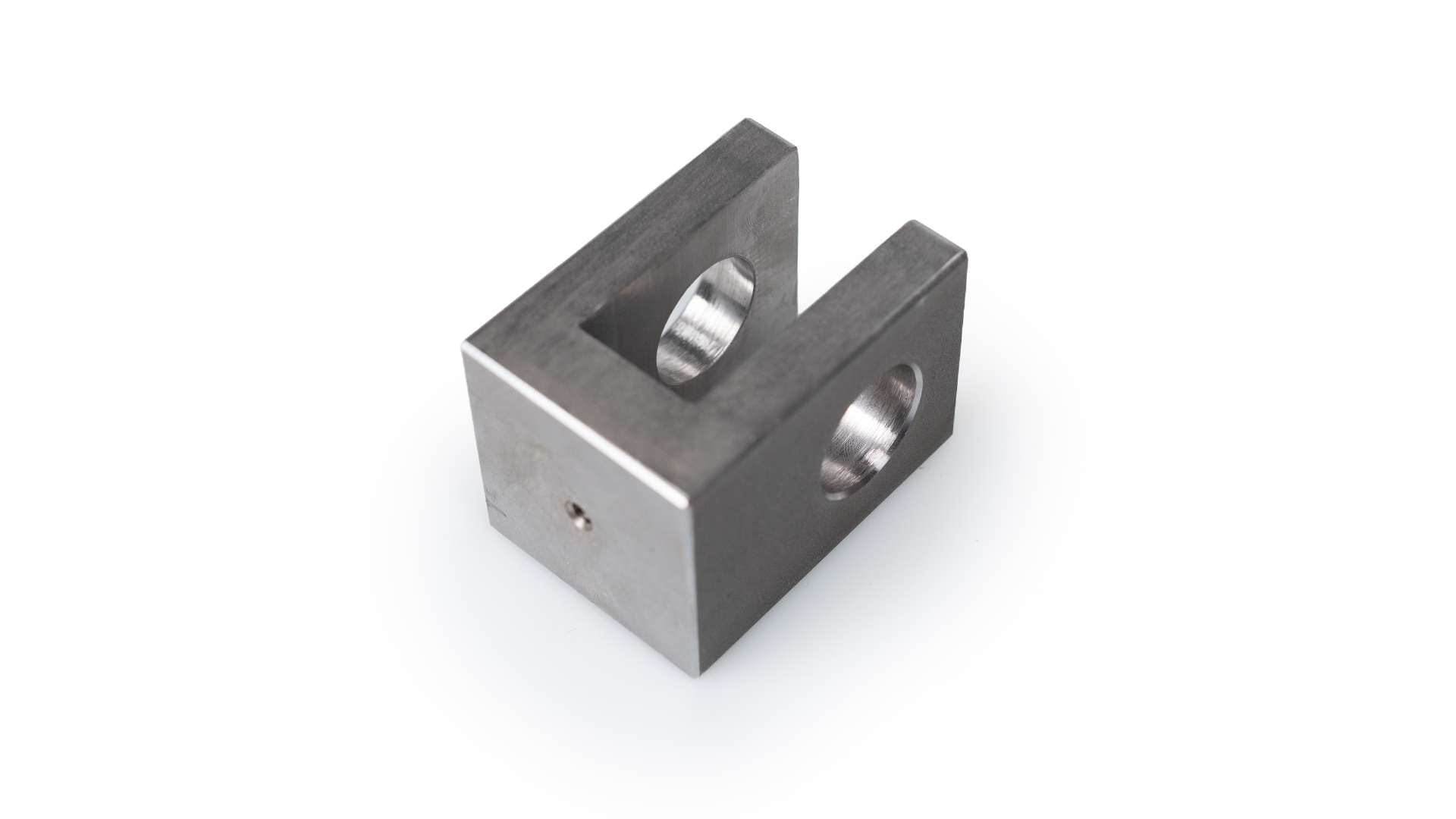

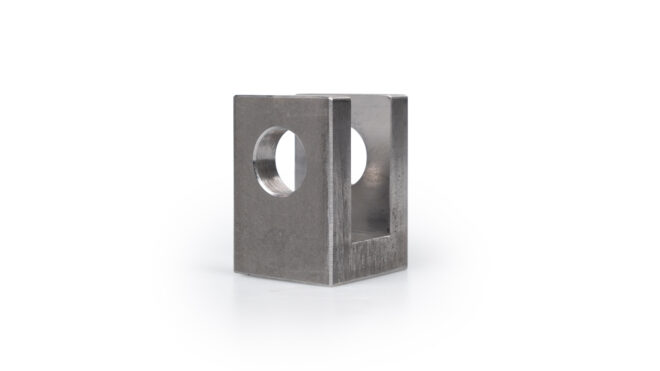

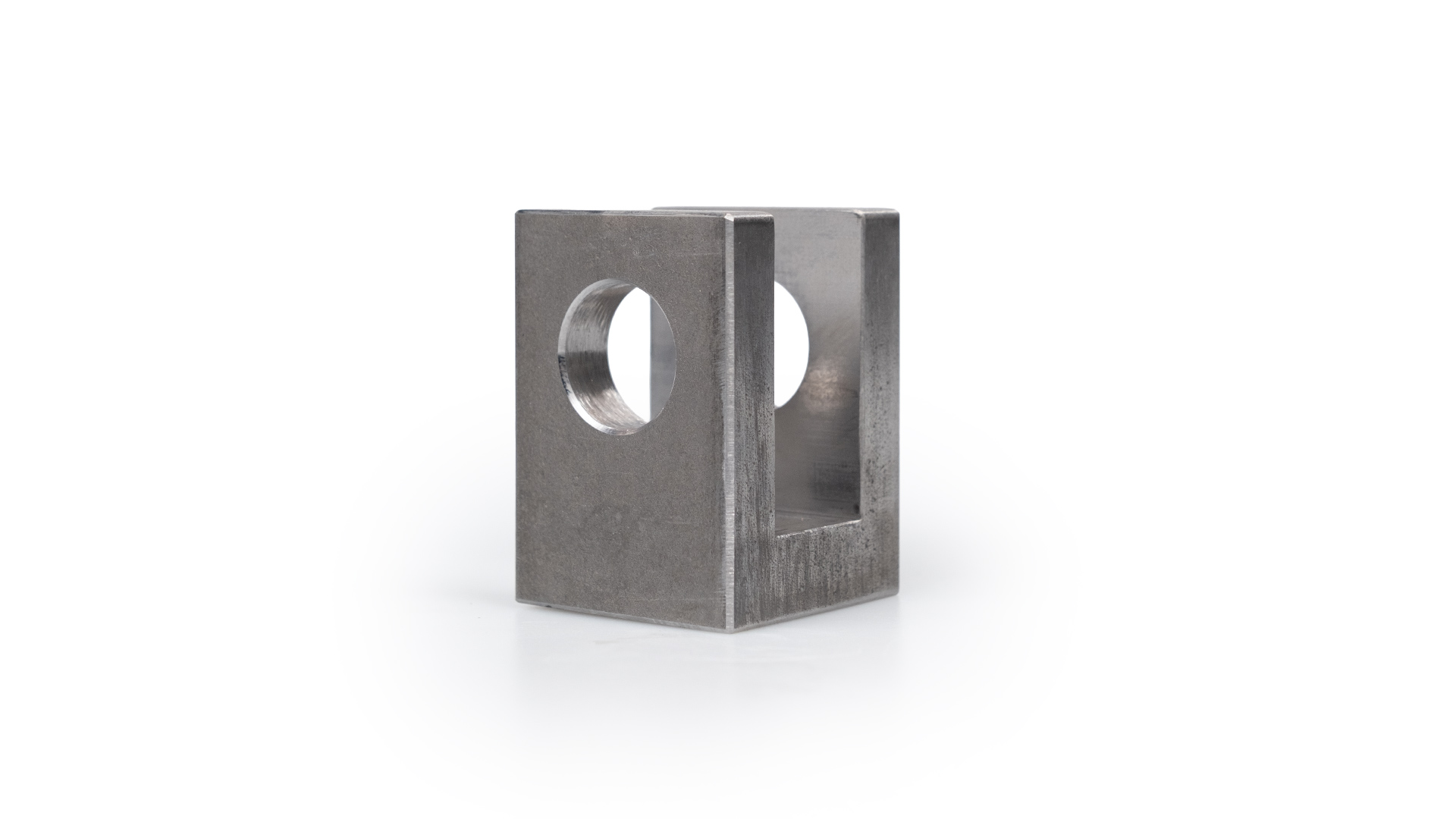

Gabelkopf ø25 zum Anschweißen
23,43 € exkl. MwSt.
exkl. 19 % MwSt.
zzgl. Versandkosten
Nur noch 9 vorrätig
Lieferzeit: 3-5 Werktage
Nur noch 9 vorrätig
Gabelkopf zum Anschweißen an Kolbenstange oder Zylinderboden, für Bolzen-Ø 25 mm. Maße siehe Tabelle.
Kenndaten
Zusätzliche Information
| Gewicht | 0,5 kg |
|---|---|
| Produkttyp | Gabelkopf |
| Bolzen-Ø (mm) | 25 |
| L1 (mm) | 70 |
| P (mm) | 25,25 |
| ØQ (mm) | 50 |
| W (mm) | 25 |
| Z (mm) | 45 |
| Z1 (mm) | 30 |
| H (mm) | 25 |
| L (mm) | 70 |
| Ausführung | zum Anschweißen |
Passenden Artikel nicht gefunden? Zurück zur Auswahl
Beschreibung
Gabelkopf zum Anschweißen
Technische Daten
Zusätzliche Information
| Gewicht | 0,5 kg |
|---|---|
| Produkttyp | Gabelkopf |
| Bolzen-Ø (mm) | 25 |
| L1 (mm) | 70 |
| P (mm) | 25,25 |
| ØQ (mm) | 50 |
| W (mm) | 25 |
| Z (mm) | 45 |
| Z1 (mm) | 30 |
| H (mm) | 25 |
| L (mm) | 70 |
| Ausführung | zum Anschweißen |
Betriebsdaten und Werkstoffe
| Betriebsdruck | 25 bis 250 bar |
|---|---|
| Statischer Prüfdruck | 250 bar |
| Betriebstemperatur | −25 bis +90 °C |
| Hubgeschwindigkeit | max. 0,5 m/s (ohne Anschlag am Hubende) |
| Einbaulage | beliebig |
| Zylinderrohr | ST52 BK, DIN 2393 |
| Kolbenstange | 20MnV6 hartverchromt (CK45 bei Ø 16 und 18 mm) |
| Kolbendichtung | 5-teilige Kompaktdichtung |
| Stangendichtung | Polyurethan |
| Druckflüssigkeit | Mineralöl HL/HLP nach DIN 51524 |
| Filtration | Absolutfiltration 25 µm empfohlen |
| Längentoleranz | ± 2 mm |
| Oberfläche | blank |
