Bolzen ø16 mit Achshalter und Schrauben für Schwenklagerbock u. Gelenkaugen ø16

37,17 € exkl. MwSt.

exkl. 19 % MwSt.

Nur noch 4 vorrätig

Lieferzeit: 3-5 Werktage

Nur noch 4 vorrätig

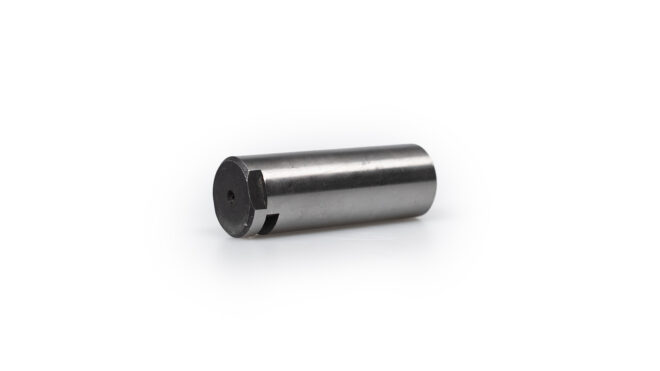

Bolzen nach DIN 24556 für Schwenklagerbock und Gelenkkopf, Ø 16 mm (h6), Länge 50 mm, einsatzgehärtet 60 HRC. Lieferung komplett mit Achshaltern, Zylinderschrauben M6x12 DIN 912 10.9 und Sicherungsscheiben.

Kenndaten

Zusätzliche Information

Gewicht 0,1 kg
Produkttyp

Bolzen

Bolzen-Ø (mm)

16

SL (mm)

50

Schrauben

M6 x 12 DIN EN ISO 4762 (früher DIN 912), 10.9

Norm

DIN 24556

DK (mm)

16

GL (mm)

8

HL (mm)

3,3

ZV (mm)

13

DB (mm)

6,4

BU (mm)

15

SK (mm)

3

YL (mm)

40

XT (mm)

25

Sicherungsscheibe

6

Ausführung

mit Achshaltern, Schrauben und Sicherungsscheiben

Passenden Artikel nicht gefunden? Zurück zur Auswahl

SKU 007402H80197 Kategorien ,

Beschreibung

Bolzen für Hydraulik gewährleisten eine sichere, stabile und präzise Verbindung in hydraulischen Systemen. Unsere hochwertigen Hydraulikbolzen bieten maximale Belastbarkeit, lange Lebensdauer und passen perfekt für Zylinder, Gelenke und Industrieanwendungen. Ideal für Reparaturen, Wartung und Neubau hydraulischer Anlagen.

Technische Daten

Zusätzliche Information

Gewicht 0,1 kg
Produkttyp

Bolzen

Bolzen-Ø (mm)

16

SL (mm)

50

Schrauben

M6 x 12 DIN EN ISO 4762 (früher DIN 912), 10.9

Norm

DIN 24556

DK (mm)

16

GL (mm)

8

HL (mm)

3,3

ZV (mm)

13

DB (mm)

6,4

BU (mm)

15

SK (mm)

3

YL (mm)

40

XT (mm)

25

Sicherungsscheibe

6

Ausführung

mit Achshaltern, Schrauben und Sicherungsscheiben

Betriebsdaten und Werkstoffe

Betriebsdruck25 bis 250 bar
Statischer Prüfdruck250 bar
Betriebstemperatur−25 bis +90 °C
Hubgeschwindigkeitmax. 0,5 m/s (ohne Anschlag am Hubende)
Einbaulagebeliebig
ZylinderrohrST52 BK, DIN 2393
Kolbenstange20MnV6 hartverchromt (CK45 bei Ø 16 und 18 mm)
Kolbendichtung5-teilige Kompaktdichtung
StangendichtungPolyurethan
DruckflüssigkeitMineralöl HL/HLP nach DIN 51524
FiltrationAbsolutfiltration 25 µm empfohlen
Längentoleranz± 2 mm
Oberflächeblank
