Teleskopzylinder Hub 600 mm, 3-stufig, Kolben-Ø 61 bis 91 mm, 160 bar

284,67 € exkl. MwSt.

exkl. 19 % MwSt.

Nur noch 1 vorrätig

Lieferzeit: 3-5 Werktage

Nur noch 1 vorrätig

Einfachwirkender Teleskopzylinder der leichten Baureihe für 160 bar Betriebsdruck, 3 Stufen, Hub 600 mm, Kolben-Ø 61, 76 und 91 mm. Hubkraft der größten Stufe 100 kN bei 160 bar. Ölinhalt 2,8 Liter. Lieferung mit Anschweißkugelpfanne und Hydraulikanschluss mit Innengewinde (BSP).

Kenndaten

Zusätzliche Information

Produkttyp

Teleskopzylinder

Hub (mm)

600

Stufen

3

Kolben-Ø der Stufen (mm)

61 / 76 / 91

Max. Betriebsdruck (bar)

160

Hubkraft (kN)

100

Ölvolumen (L)

2,8

Bauart

einfachwirkend

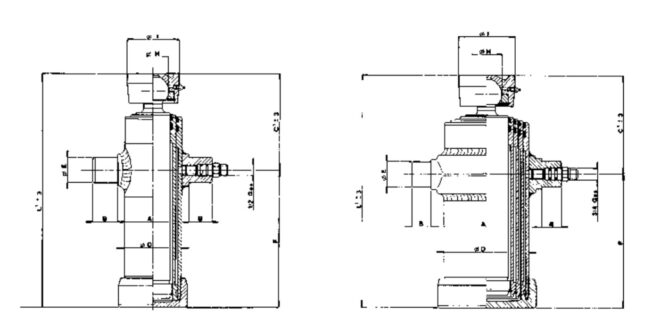

A (mm)

135

B (mm)

40

C (mm)

147

D (mm)

112

E (mm)

35

F (mm)

215

L (mm)

362

Ausführung

mit Anschweißkugelpfanne, Hydraulikanschluss Innengewinde (BSP)

Passenden Artikel nicht gefunden? Zurück zur Auswahl

SKU 305014H80692 Kategorie

Beschreibung

Passendes Zubehör: Wiege für Teleskopzylinder (Bestell-Nr. 305102) und Schwenklagerböcke für Teleskopzylinder.

Technische Daten

Zusätzliche Information

Produkttyp

Teleskopzylinder

Hub (mm)

600

Stufen

3

Kolben-Ø der Stufen (mm)

61 / 76 / 91

Max. Betriebsdruck (bar)

160

Hubkraft (kN)

100

Ölvolumen (L)

2,8

Bauart

einfachwirkend

A (mm)

135

B (mm)

40

C (mm)

147

D (mm)

112

E (mm)

35

F (mm)

215

L (mm)

362

Ausführung

mit Anschweißkugelpfanne, Hydraulikanschluss Innengewinde (BSP)

Betriebsdaten und Werkstoffe

Betriebsdruck25 bis 250 bar
Statischer Prüfdruck250 bar
Betriebstemperatur−25 bis +90 °C
Hubgeschwindigkeitmax. 0,5 m/s (ohne Anschlag am Hubende)
Einbaulagebeliebig
ZylinderrohrST52 BK, DIN 2393
Kolbenstange20MnV6 hartverchromt (CK45 bei Ø 16 und 18 mm)
Kolbendichtung5-teilige Kompaktdichtung
StangendichtungPolyurethan
DruckflüssigkeitMineralöl HL/HLP nach DIN 51524
FiltrationAbsolutfiltration 25 µm empfohlen
Längentoleranz± 2 mm
Oberflächeblank
