Hydraulik-Kompaktaggregate
Kompakte Hydraulikaggregate in Modulbauweise: Elektromotor, Zahnradpumpe, Zentralflansch und Ölbehälter bilden eine platzsparende Einheit. Wählen Sie nach Stromversorgung, Leistung und Behältergröße, mit Preis und direkt bestellbar.
Fragen zur Auswahl? +49 739 39 5450
| Stromversorgung | 12 V DC, 24 V DC, 230 V AC, 230/400 V AC |
|---|---|
| Motorleistung | 0,75 bis 2,2 kW |
| Volumenstrom | 1,6 bis 9,2 L/min |
| Betriebsdruck | max. 210 bar |
| Ölbehälter | 5, 8 oder 11 L, liegend |
Kompaktaggregat auswählen
Alle Preise zzgl. MwSt. und Versandkosten.
Technische Daten
| Bauweise | Modulbauweise aus Elektromotor, Zahnradpumpe, Zentralflansch und Ölbehälter |
|---|---|

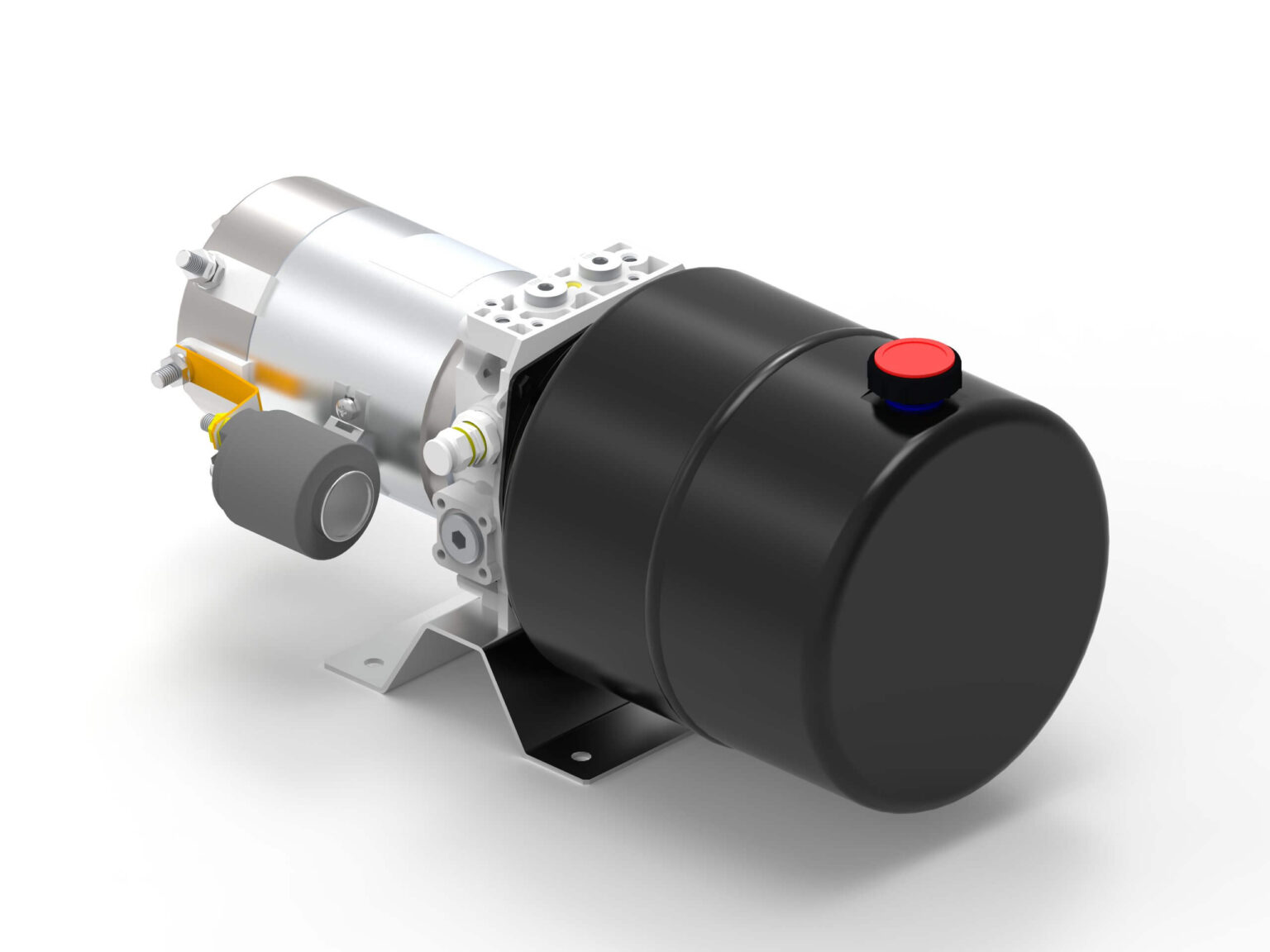

| Gleichstrommotor | 12 V DC mit 1,6 kW, 24 V DC mit 2,2 kW |
| Wechselstrommotor | 230 V AC, 0,75 bis 1,5 kW, 1.450 1/min |

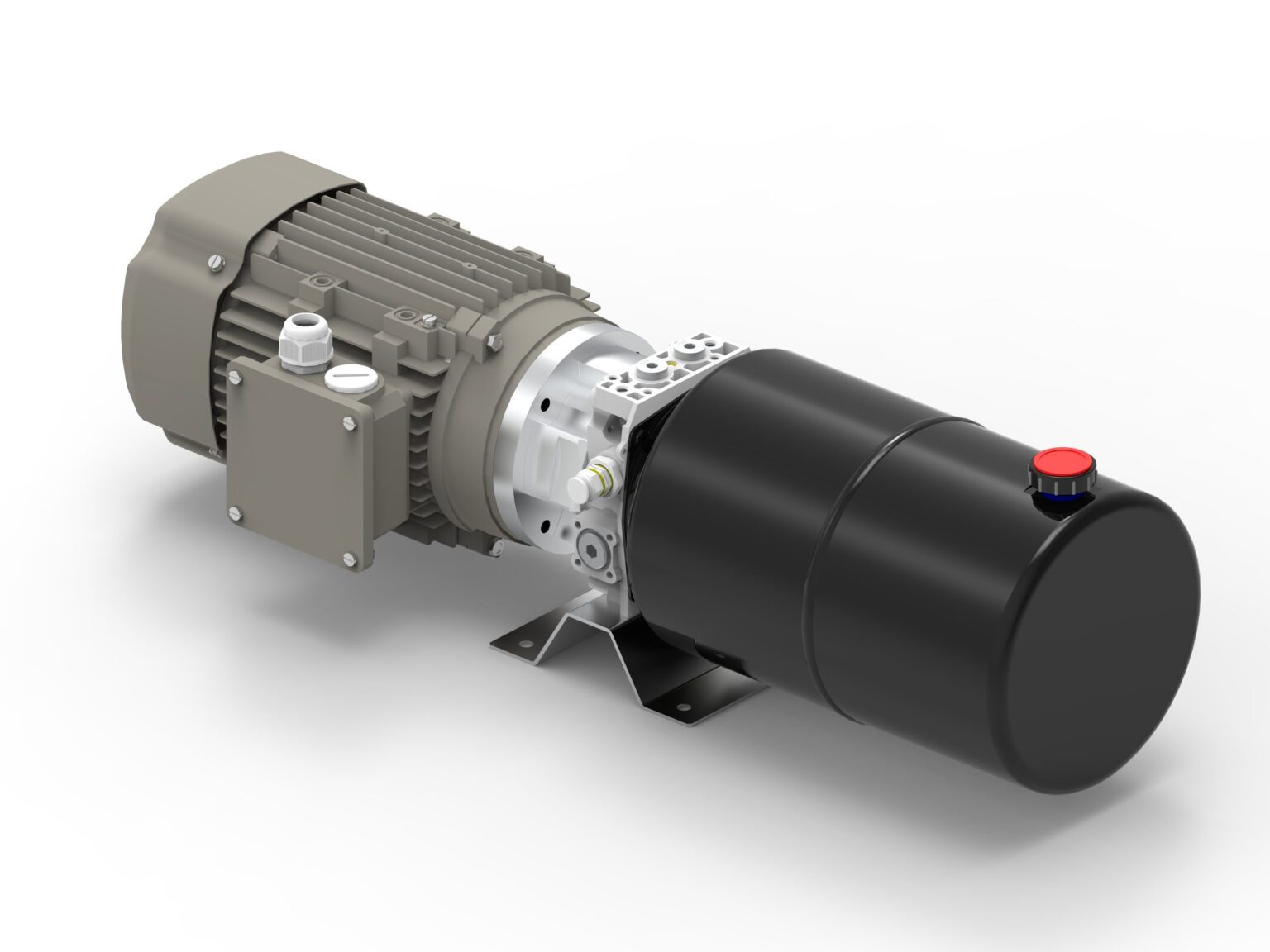

| Drehstrommotor | 230/400 V AC, 0,75 bis 1,5 kW, 1.450 1/min |
| Pumpe | Zahnradpumpe mit Saugfilter |
| Zentralflansch | mit Druckbegrenzungs- und Rückschlagventil, zugleich Grundplatte für Ventilaufbauten |
| Ölbehälter | 5, 8 oder 11 L, liegend, mit Öleinfüllstutzen |
| valves | Wege- und Regelventile sowie Manometer nach Bedarf |
| Lieferzustand | komplett montiert und geprüft, ohne Ölfüllung |
| Wartung | Die Saugfiltrierung erfordert eine regelmäßige Wartung des Hydrauliköls. |
Beispiele für Sonderausführungen
Neben den Standardaggregaten bauen wir Kompaktaggregate nach Ihren Vorgaben. Einige Beispiele:
- Typ 116408: Hochdruck-Außenzahnradpumpe bis 300 bar mit aufgebauten Cetop-Ventilen, als Bausatz mit Hydraulikzylindern für Fertigungsstraßen der Solarmodulherstellung. Datenblatt (PDF)
- Typ 113021: Baugröße 2 für einfache Bewegungsfunktionen, sehr kompakter Aufbau. Datenblatt (PDF)
- Typ 116416: mit Ventilblock Cetop 3, Membranspeicher und elektronischem Druckschalter für eine einfache Speicherladeschaltung. Datenblatt (PDF)
- Typ 118134: für eine Ablegevorrichtung, Motor mit Frequenzumrichter für feinfühliges Bewegen, Ventilblock mit Richtungssteuerung, Lasthalte- und Sperrfunktion. Datenblatt (PDF)
Passendes Aggregat nicht dabei?
Sie brauchen eine andere Spannung, Leistung, Behältergröße oder einen Ventilaufbau? Fragen Sie uns an, wir legen das Kompaktaggregat nach Ihren Wünschen aus und erstellen Ihnen ein Angebot.
