Drosselrückschlagventil, Steuerung auf der Leitung A (Meter-out), QTM5-SA/10N/S (NG10 / CETOP 5)
166,66 € excl. VAT
excl. 19% VAT
zzgl. Versandkosten
Only 3 left in stock
Lieferzeit: 3-5 Werktage
Only 3 left in stock

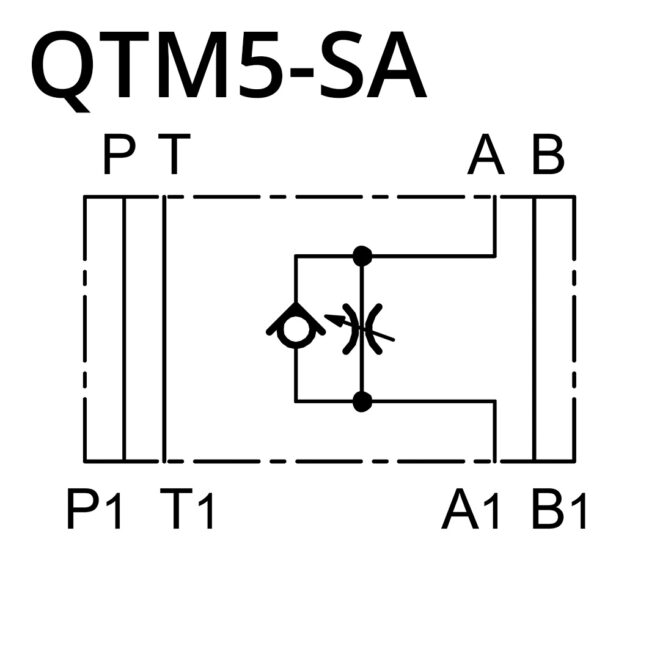

Drosselrückschlagventil in Zwischenplattenbauweise für den Plattenaufbau, Nenngröße NG 10 (CETOP 5), Anschlussbild ISO 4401-05. Typ QTM5-SA/10N/S. Ausführung: Steuerung in Kanal A (Meter-out). Verstellung über Einstellschraube (fest eingestellt).
Kenndaten
Additional information
| Weight | 2,3 kg |
|---|---|
| Produkttyp | Drosselrückschlagventil |
| Herstellerbezeichnung | QTM5-SA/10N/S |
| Nenngröße | |
| Ausführung | Steuerung in Kanal A (Meter-out) |
| Verstellart | Einstellschraube (fest eingestellt) |
| Baureihe | |
| Dichtungswerkstoff | NBR |
Beschreibung
Das QTM5 ist ein Drosselrückschlagventil in modularer Ausführung mit genormten Anschlussflächen nach ISO 4401-05. Es sperrt den Durchfluss in einer Richtung und erlaubt gleichzeitig einen nahezu freien Durchfluss in die Gegenrichtung – ideal für Anwendungen mit einseitiger Durchflussregelung.
Dank der modularen Bauweise kann das Ventil ohne Rohrleitungen mithilfe geeigneter Zuganker als Zwischenplatte unter direktgesteuerten Wegeventilen montiert werden. Die Durchflussmenge ist über eine Inbusschraube einstellbar – gegen den Uhrzeigersinn lässt sich die Förderrate erhöhen.
Das QTM5 wird serienmäßig mit Befestigungsmutter und Stellschraube geliefert.
Technische Daten
Additional information
| Weight | 2,3 kg |
|---|---|
| Produkttyp | Drosselrückschlagventil |
| Herstellerbezeichnung | QTM5-SA/10N/S |
| Nenngröße | |
| Ausführung | Steuerung in Kanal A (Meter-out) |
| Verstellart | Einstellschraube (fest eingestellt) |
| Baureihe | |
| Dichtungswerkstoff | NBR |
Betriebsdaten und Werkstoffe
| Betriebsdruck | 25 bis 140 bar |
|---|---|
| Statischer Prüfdruck | 250 bar |
| Betriebstemperatur | −25 bis +90 °C |
| Hubgeschwindigkeit | max. 0,5 m/s (ohne Anschlag am Hubende) |
| Einbaulage | beliebig |
| Zylinderrohr | ST52 BK, DIN 2393 |
| Kolbenstange | 20MnV6 hartverchromt (CK45 bei Ø 16 und 18 mm) |
| Kolbendichtung | 5-teilige Kompaktdichtung |
| Stangendichtung | Polyurethan |
| Druckflüssigkeit | Mineralöl HL/HLP nach DIN 51524 |
| Filtration | Absolutfiltration 25 µm empfohlen |
| Längentoleranz | ± 2 mm |
| Oberfläche | blank |
