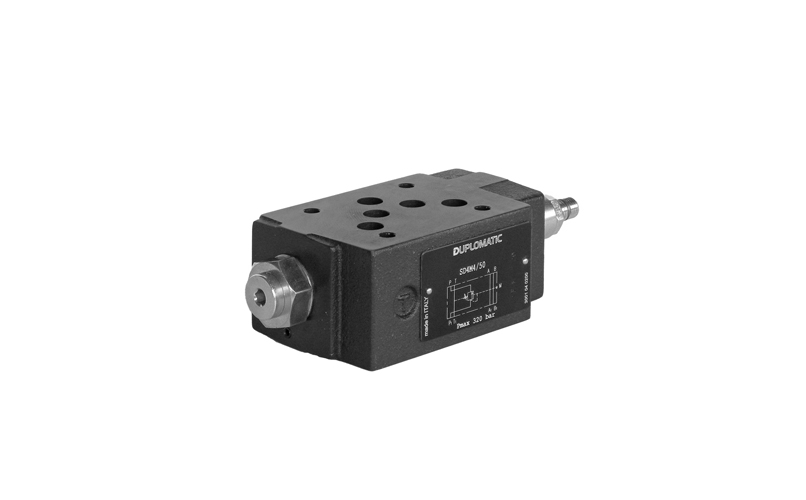

Duplomatic direktgesteuertes Zuschaltventil SD4M5/50 (NG10 / CETOP 5)
488,49 € excl. VAT
Detaillierte technische Daten finden Sie im beigefügten Datenblatt.
Only 4 left in stock (can be backordered)
Das SD4M ist ein direktgesteuertes Kolbenzuschaltventil in modularer Bauweise mit genormtem Anschlussbild nach ISO 4401-05. In Ruhestellung ist das Ventil geschlossen. Sobald der Druck in Leitung P1 den voreingestellten Federdruck erreicht, öffnet sich das Ventil und gibt den Durchfluss in den Hauptsteuerkreis frei. Es schließt wieder, sobald der Systemdruck unter den eingestellten Grenzwert fällt.
Das Ventil ist in zwei Ausführungen erhältlich – mit interner oder externer Ansteuerung. Bei der externen Variante ist der Steueranschluss X nach ISO 4401-05-05-0-05 ausgeführt. Die Montage erfolgt schnell und einfach als Zwischenplatte unter direktgesteuerte Wegeventile mit ISO 4401-05-Anschlussbild – ganz ohne Rohrverbindungen.
Die Standardausstattung umfasst eine Inbusschraube zur Einstellung, eine Befestigungsmutter sowie eine mechanische Hubbegrenzung für den Steuerkolben.
Details
| Weight | 3,4 kg |
|---|---|
| Hersteller | |
| Produkttyp | direktgesteuertes Zuschaltventil |
| Nenngröße | |
| Herstellernummer | 1214082 |
| Herstellerbezeichnung | SD4M5/50 |
| Herstellerproduktlinie | |
| Druck-Einstellbereich | bis 210 bar |
| Regelung | Steuerung durch Fixierschraube |
